معدات التعدين وحفر المناجم والأنفاق والآبار (آلات التعدين تحت الأرض)
حفار هيدروليكي لأعمال التنقيب والتعدين، سلسلة CYTC70B

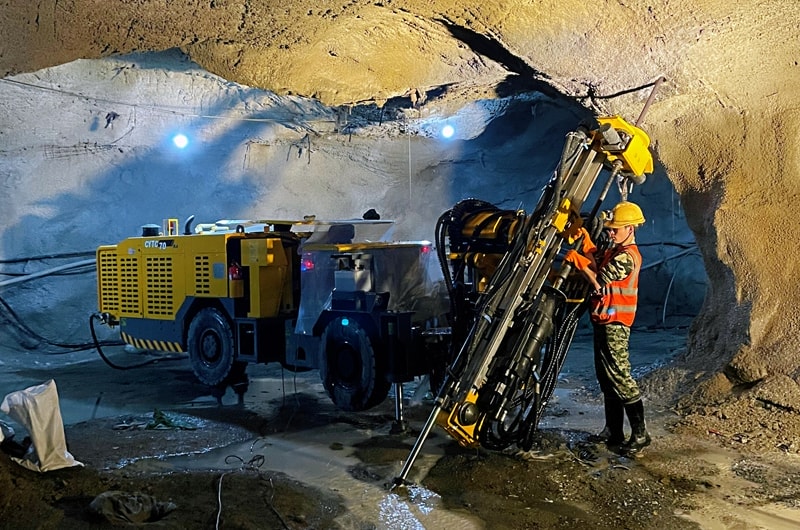

حفار هيدروليكي جامبو، CYTC70B
صممت شركتنا الحفار الهيدروليكي جامبو CYTC70B المخصص لأعمال التنقيب والتعدين والأنفاق صغيرة الحجم. ولأنها تتميز بتصميم مرن، يمكن استخدام معدات التعدين هذه لحفر الثقوب الأفقية وفتحات شكل المروحة على مستوى عمودي ومائل في مناجم تحت الأرض أو في الأنفاق.
وبالمقارنة مع الحفارات من شركات أخرى، فقد تم تصميم منتجاتنا من الحفارات بشكل دقيق لتناسب الأعمال في الظروف القاسية في الجرف أو الأنفاق أو المناجم أو الركام بمقطع أصغر من 3 م × 3 م.
إلى جانب ذلك، تعمل الحفارات الهيدروليكية بأعلى مستويات الدقة في عمليات الحفر تحت الأرض بمنصة عمل لسهولة حركة ذراع الرافعة في الاتجاه الأفقي، كما تملك نظام مؤشر زاوية الحفر عالي الدقة ومنصة تشغيل يتم التحكم فيها عن بعد وفتحة عالية الأداء، مما يضمن تنفيذ أعمال الحفر بطريقة فعالة وآمنة وسريعة. وبالإضافة إلى ذلك، تم تزويد الحفار الجامبو بخاصية الوصول عن بُعد، مما يتيح إجراء العمليات عن بُعد، وبالتالي يحسن بشكل كبير من كفاءة الحفر والتعدين، ويخفف من حدة خام المواد المعدنية.
- وحدة الحفر (وحدة ثقب الصخور/ ثقابة الصخور)
- نظام تحكم لمكافحة التشويش
- ذراع الرافعة مصمم خصيصًا للمقطع العرضي الصغير الحجم
- الهيكل مع محرك الديزل 4 أسطوانات نوع Yanmar
- نظام التحكم
| الأبعاد الكلية (الطول×العرض×الارتفاع) | 7280×1450×1730 (2240) مم |
| وحدة الحفر (ثقابة الصخور) | RC2200, 18U |
| الطاقة الكهربائية لثقابة الصخور | 21 kW / 18 kW |
| الطول الكلي (تغذية) | 2770 / 2685 / 2580 mm |
| طول ذراع/ عمود الحفر | 1000 /915 / 800 mm |
| عمق الحفرة | 35 m |
| قوة التغذية/ الإمداد | 13 kN |
| إطالة الإمداد | 900mm |
| ذراع الرافعة (زاوية الرفع / الإمالة) | +65° / -30° |
| ثقب أفقي | 1500 mm |
| زاوية موجهة بغلاف دوار | ±180° |
| طاقة المحرك الرئيسي | 55 kW |
| الفولتية | 380V (قابلة للتخصيص) |
| القدرة على التسلق/ قدرة الصعود | 14° |
| الوزن الكلي | 9.5 T |
| طول الكابل | 70 m |
- يتميز بانخفاض التكلفة لأدوات الحفر: تم تجهيز الحفار الهيدروليكي بجرافة عالية الأداء، كما تضمن آلية المثبط المزدوج زيادة كفاءة نقل الطاقة مما يؤدي إلى مضاعفة أداء الحفر. وإلى جانب وظيفة مقاومة التشويش، فإن عمر خدمة أدوات الحفر مثل المطرقة أو القادوس والقضبان طويل الأمد.
- يتميز بتوفير بيئة عمل ممتازة: يتم استخدام الماء في تنظيف الفتحات أثناء حفر الصخور، مما يقلل من انبعاثات الغبار، وبالتالي يوفر بيئة عمل مريحة وآمنة.
- يتميز بمستوى أمان عالي: توجد في الحفار كابينة للعامل، وهي مصنوعة من هيكل فولاذي يوفر الحماية من الأجسام المتساقطة (FOPS) وتعزل العامل/ المشغل عن الضوضاء والغبار والاهتزاز، مما يوفر حماية كبيرة للمشغل، وهذا بالتالي يضمن أداء مهام حفر دقيقة وسريعة بطريقة آمنة.
- منخفض التكلفة: تتميز الحفارات جامبو المخصصة لأعمال الحفر تحت الأرض بملحقات حفر أساسية عالية الجودة، والتي تضمن التشغيل المستقر والإنتاجية العالية.

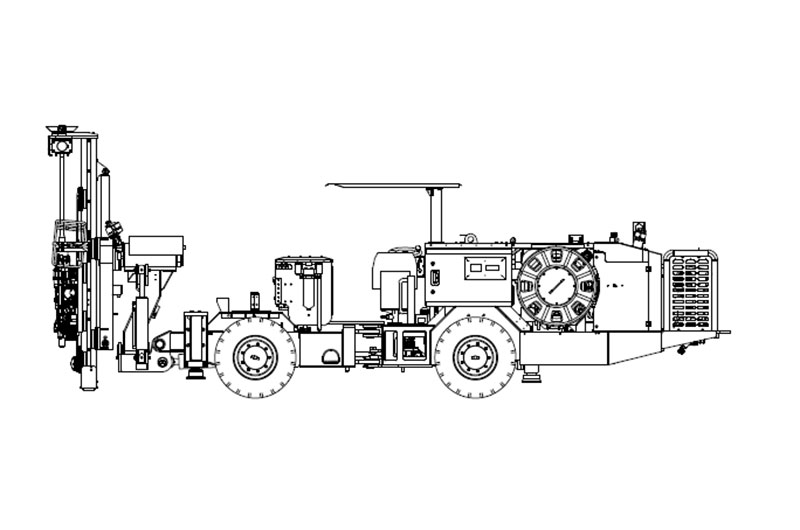

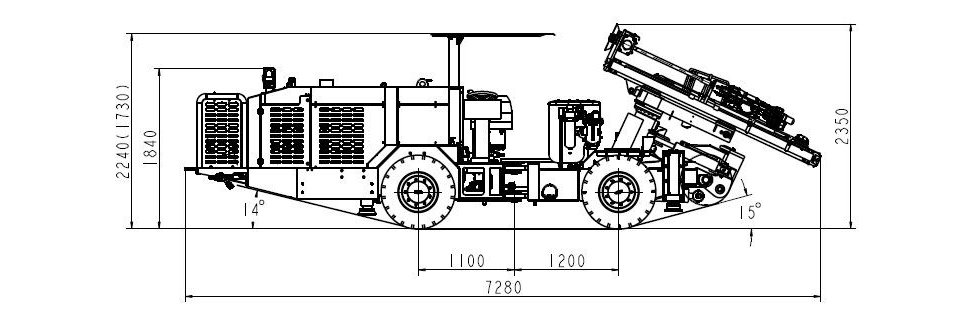

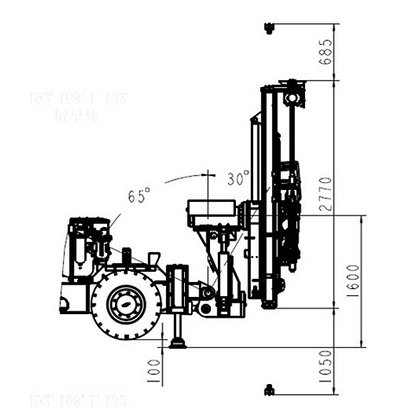

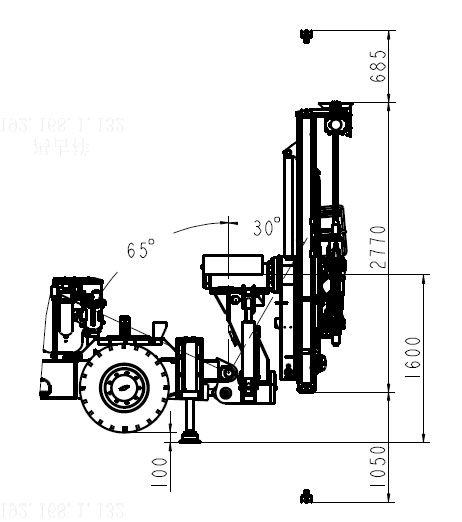

الأبعاد الخارجية للحفار – منظر جانبي

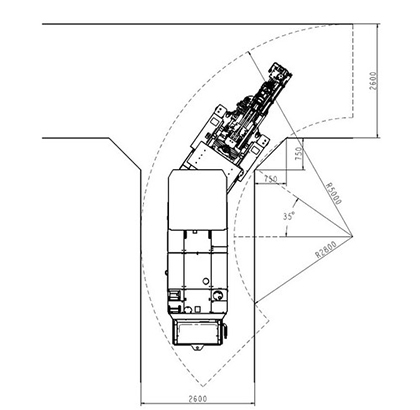

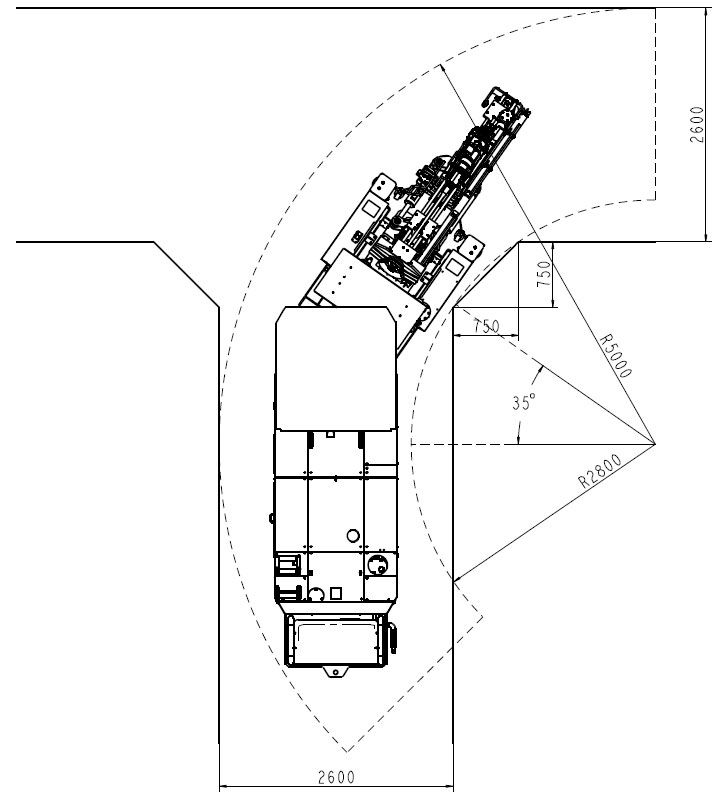

نصف قطر الانعطاف/ الدوران

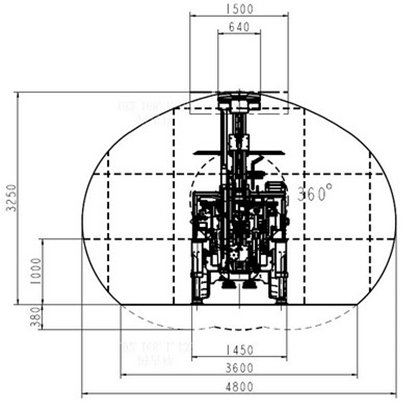

المقطع العرضي

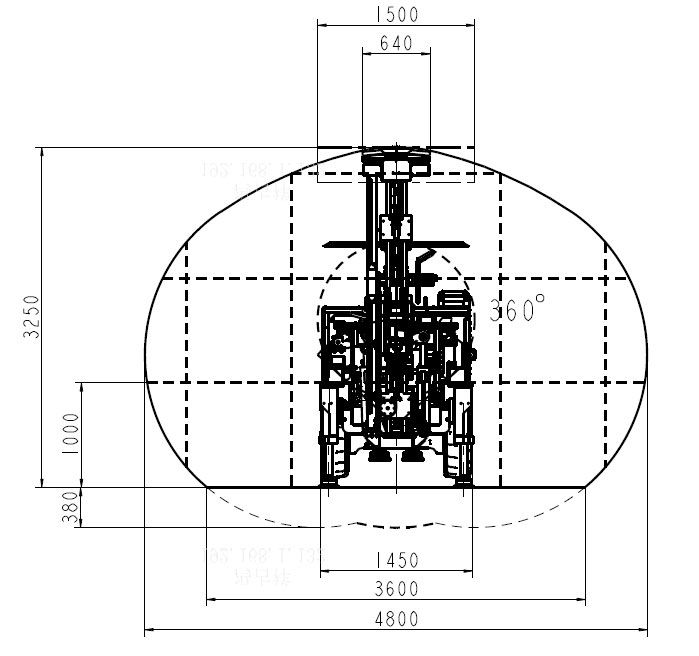

المقطع العرضي
