حفارات العمود الرأسية

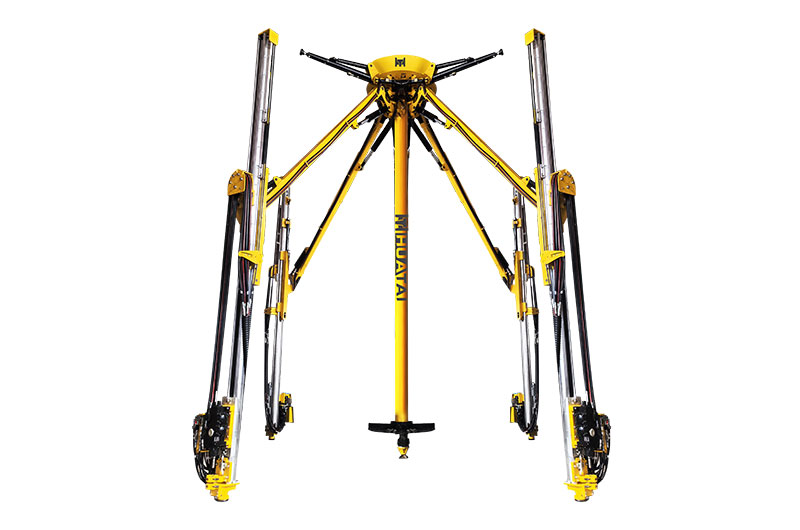

حفار عمود رأسي جامبو (عمود الحفر الهيدروليكي جامبو)، سلسلة GYSJZ (حفارات بمثاقب حفر رأسية)
Shaft Drilling Jumbo, Hydraulic Shaft Jumbo, GYSJZ
تُعتبر هذه الحفارة من معدات الحفر المتخصصة وعالية الأداء والتي تم تطويرها لتلبية متطلبات الحفر العمودي العميق للصخور الصلبة، حيث تعمل بمحرك قوي بقدرة 132 كيلو وات ومزودة بثلاث آلات حفر هيدروليكية للخدمة الشاقة، مما يمكنها من التعامل مع أقطار الحفر من 4 إلى 6 أمتار. كما أن هيكلها خفيف الوزن (يزن أقل من 7 أطنان) مما يلغي الحاجة إلى معدات رفع كبيرة الحجم، وبالتالي توفر التكلفة ويلبي احتياجات الحفر الخاصة.
- قوة عالية وسرعة كبيرة تم تجهيز ماكينة الحفر هذه بأداة الحفر الهيدروليكية RC1200، مما يحقق سرعات حفر أسرع من الموديلات الأخرى في السوق بمعدل 1.2 إلى 1.5 مرة. وهذا يسمح بالحفر السريع والفعال على الصخور الصلبة، مما يضمن إنجاز المشاريع في الوقت المناسب.
- قابل للتخصيص لتحسين الكفاءة تسمح أقطار الثقب القابلة للتكيف (⌀45, ⌀51, ⌀54) للمشغلين بتحسين حجم ثقب الحفر والتباعد بناءً على احتياجات المشروع. كما يمكن أن يؤدي استخدام أحجام ثقوب أكبر وتباعد استراتيجي إلى تقليل عدد ثقوب الحفر المطلوبة، مما يعزز الإنتاجية وفعالية التفجير.
- تصميم متكامل ونظام للسلامة تم تجهيز حفار الصخور جامبو هذا بأزرار إيقاف الطوارئ على كل من لوحة التحكم وسطح العمل، مما يسمح بالإيقاف الفوري في حالة حدوث أعطال في المعدات. كما يحمي هذا الأمر المكونات الحيوية مثل المضخات ويقلل من تسرب الزيت، مما يساعد على تجنب التوقف غير الضروري وتكاليف الصيانة، مع ضمان استمرار الأداء الأمثل للمضخات.
| المواصفات | الوحدة |
|
|
|
|
| قطر عمود الدوران الرأسي | م | ⌀ 4-6 | ⌀ 6-9 | ⌀ 9-12 | ⌀ 9-11.5 |
| عدد ذراع الرافعة | قطعة | 3 | 4 | 6 | 4 (2 للتثبيت +2 للتوسع) |
| نطاق الحفر | م | ⌀ 1.65-6.9 | ⌀ 1.650-9 | ⌀ 1.650-12 | ⌀ 1.650 إلى التثبيت 10.8 (التمدد 124) |
| البُعد المتراجع (القطر الخارجي× الارتفاع) | م | ⌀ 2×7.2 | ⌀ 2.2×8.3 | ⌀ 2.3×8.3 | ⌀ 2.35×8.7 |
| قطر الدائرة الخارجية لذراع الرافعة الداعمة | اختياري | اختياري | اختياري | اختياري | |
| ذراع التأرجح المتحرك | ° | ±65 | ±60 | ±60 | ±60 |
| وزن الحفار (جهاز الحفر/ منصة الحفر) | كجم | 6800 | 9000 | 13000 | 10000 |
| وزن محطة الضخ | كجم | 480 | 480 | 480 | |
| 2000 /2550 | 1700 /2250 | 2000 /2550 | 5000/6500 | ||
| أبعاد محطة الضخ (الطول×العرض×الارتفاع) | مم | 1250×814×1738 | 1250×814×1738 | 1250×814×1738 | 2250×1650×2500 |
| مم | 1700×960×2450 | 1440×1010×2200 | 1700×960×2450 | ||
| قياس الحفرة | مم | ⌀ 45-54 | ⌀ 45-54 | ⌀ 45-54 | ⌀ 45-89 |
| عمق الحفرة | مم | 4200 | 5190 | 5190 | 5400 |
| سرعة الحفر | مم/ دقيقة | 2500-3000 | 2500-3000 | 2500-3000 | 2500-3000 |
| أدوات الحفر | R38/R32 لقمة حفر (بت حفر) ⌀ 45/48/51/54 | R38/R32 لقمة حفر (بت حفر) ⌀ 45/51/54 | R38/R32 لقمة حفر (بت حفر) ⌀ 45/48/51/54 | R38/R32 لقمة حفر (بت حفر) ⌀ 45/48/51/54 |
| مواصفات جهاز الحفر الهيدروليكي RC1200 | الدوران | الميزات | ||||
| الطول (بدون العمود شانك) | 673 mm | نوع المحرك | OMS125 | OMS160 | طاقة القرع (النقر) عند الحفر | 14 kW |
| العرض | 325 mm | عزم الدوران (210 بار) | 490 نيوتن متر | 610 نيوتن متر | تردد القرع (النقر) | 100 Hz |
| عامد مضلع (عمودي) | 90 mm | السرعة (بار) | 330 دورة/ دقيقة | 270 دورة / دقيقة | عمود شانك | T38 R32 |
| عامد مضلع (أفقي) | 152 mm | التدفق | 60 لتر/ دقيقة | 60 لتر/ دقيقة | قياس الحفرة | 43-76 mm |
| الوزن | 130 kg | ضغط المياه المتدفقة | أكبر 20 بار | استهلاك المياه | 40 إلى 80 لتر/ دقيقة | |

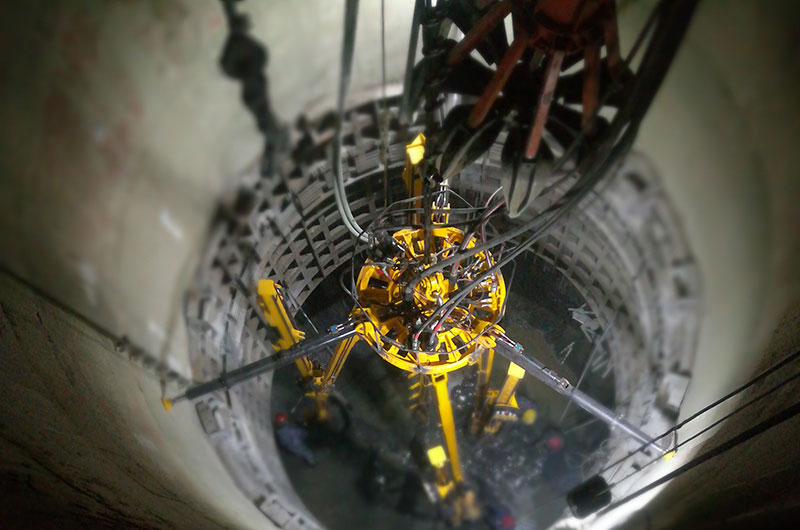

تم تصميم الماكينة وتصنيع هذا الحفار من سلسلة GYSJZ6.12S لمشاريع الحفر واسعة النطاق، بما في ذلك العمود الذي يبلغ قطره 16 مترًا لمجموعة Shaanxi للفحم والصناعات الكيماوية، وهو أكبر مشروع من نوعه في آسيا.
يستخدم نظام الحفر المزدوج هذا مثقابين هيدروليكيين لعمود الحفر GYSJZ6.12 متصلين بأذرع ربط. كما يعمل بأربعة محركات بقدرة 132 كيلو واط ويضم اثني عشر جهاز حفر RC1200، ويمكنه التعامل مع أقطار الأعمدة من 12 إلى 16 مترًا بكفاءة.

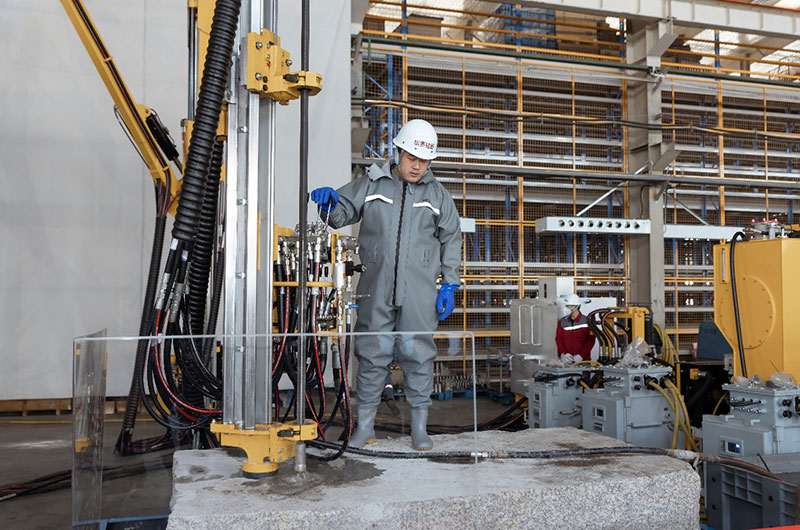

صُممت آلة الحفر RC1200، التي طورتها شركة Huatai، لتحقيق الكفاءة والاستخدام المنخفض للطاقة. وهي معروفة بموثوقيتها وأدائها العالي في التعدين وبناء الأنفاق، حيث تتكيف بشكل جيد مع ظروف الصخور المختلفة ومتطلبات العمل.
تواصل معنا
تُعتبر Huatai الشركة الصينية الرائدة والمتخصصة في تصميم وإنتاج معدات حفر الصخور والحفارات الهيدروليكية لأعمال التعدين وحفر الأنفاق والآبار وغيرها.، حيث التزمت الشركة منذ تأسيسها في العام 2000 بتصنيع أحدث الآلات وتوفير أعلى مستويات خدمة العملاء لعدد من الشركات العاملة في قطاعات التعدين والمعادن وهندسة الأساسات.
كما تجدر الإشارة إلى أن الشركة حققت نجاحاً باهراً ومستمرًا في سد العديد من الثغرات في السوق المحلية خلال 20 عامًا من الابتكار والتطوير المستمر في قطاع أعمال التعدين تحت الأرض وحفر الصخور والأنفاق والآبار. وحالياً، يوجد في مصنع الشركة خطوط إنتاج متطورة لإنتاج أكثر من 30 نوعًا من آلات الحفر التي تنقسم إلى ثلاث فئات، مثل معدات التعدين تحت الأرض ومعدات تعدين الفحم ومعدات الحفر العمودية لحفر الآبار وغيرها. إلى جانب ذلك، ونتيجة لسنوات من النمو والتحسين المستمر، فقد حققت الشركة إنجازًا محترمًا في صناعة الحفارات وضاعفت أنظمة السلامة والكفاءة والفعالية من حيث التكلفة لهندسة المناجم تحت الأرض وعمليات إنشاء الأنفاق.
