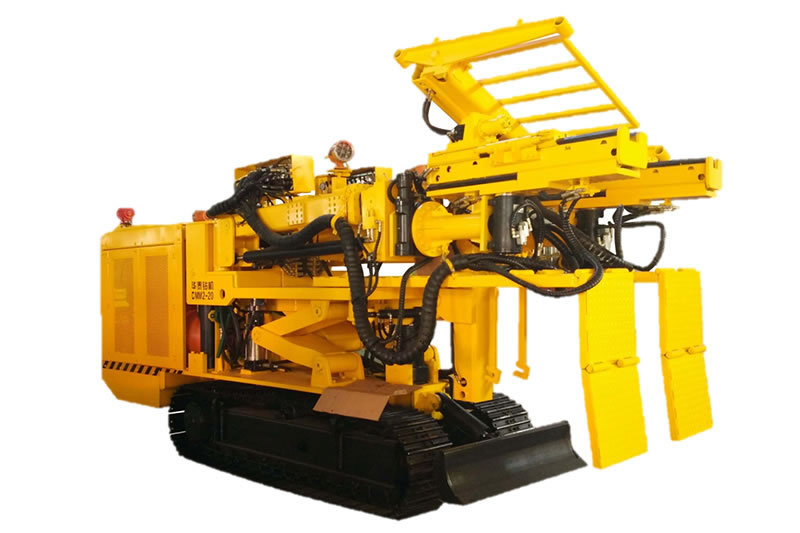

آلة ربط المسامير اللولبية الهيدروليكية لمناجم الفحم CMM2-33

معدات ربط المسامير / ربط المسامير الهيدروليكية / معدات الحفر / معدات البناء

آلة تثبيت المسامير الهيدروليكية لمناجم الفحم تستخدم في استعمالات الحفر في الأنفاق والمناجم، وخصيصاً في مناجم الفحم، حيث يمكنها الحفر في صخور تصل صلابتها إلى f3-8 وتعمل بدرجة انحدار تصل إلى ±14 . كما يمكنها العمل بعرض 3.5-5.5م وطول 3.5-4.5م.

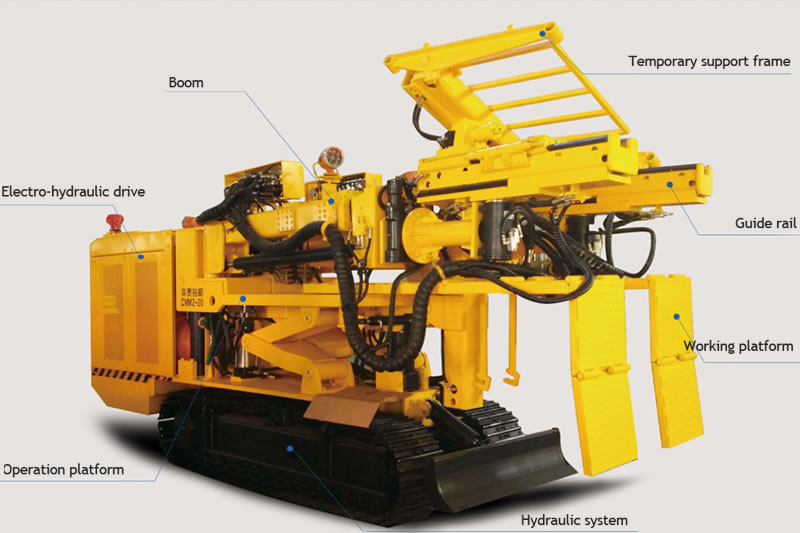

الأجزاء الرئيسية لآلة ربط المسامير الهيدروليكية :

قاعدة التشغيل
إطار الإسناد
قضيب المسار الدليلي
منصة العمل

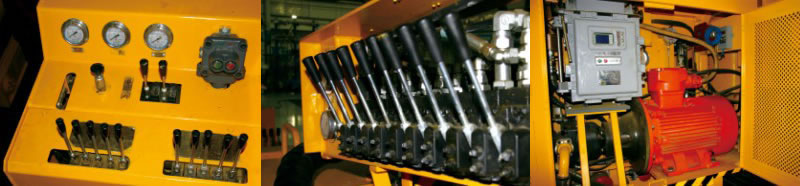

النظام الهيدروليكي

جهاز الإلتفاف الدوراني HYG-220/360S

يمكن للآلة أن تقوم بتثبيت المسامير بأي اتجاه بوجود قضيب المسار الدليلي يمكن للآلة أن تلتف بزاوية ±90° في موضع أفقي، و ±180° في موضع عمودي.

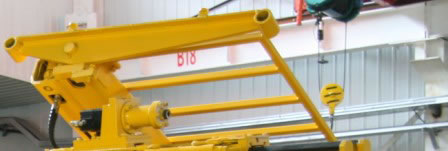

تم تصميم إطار الإسناد بهذا الشكل لطي يوفر الحماية اللازمة للمشغل (السائق).

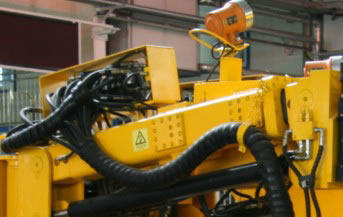

أما بالنسبة لذراع الحفر فإنها تصل إلى زاوية ارتفاع 42°، وزاوية التفاف 45°، وتستطيع العمل على إلى ارتفاع يتراوح بين 4.5-5.5 متر.

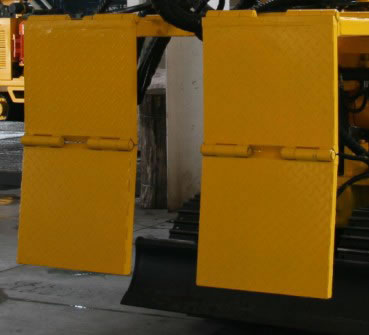

يمكن لمنصة العمل أن تنفرد بزاوية 90°، وبذلك لا وجود للزوايا الميتة.

من أجل مناسبة مختلف بيئات العمل، يمكن لقاعدة التشغيل أن ترتفع أو تنخفض بمقدار 1 متر.

يزيد النظام الهيدروليكي من فعالية عمل الآلة، بينما تستخدم الكاسحة الأمامية لتمهيد الطرق.

رسومات التصاميم

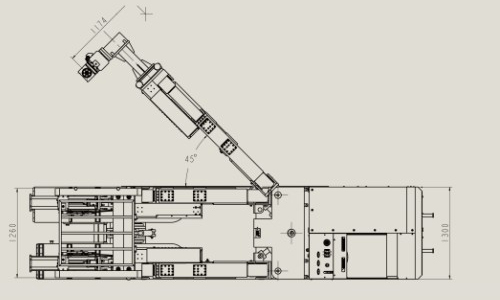

  • المقطع العلوي

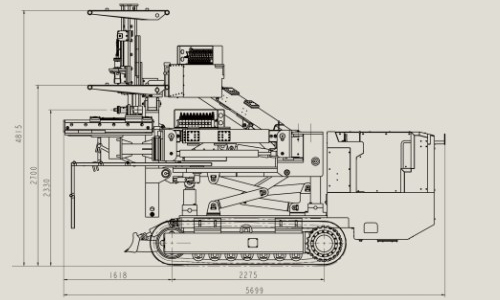

  • المقطع الجانبي

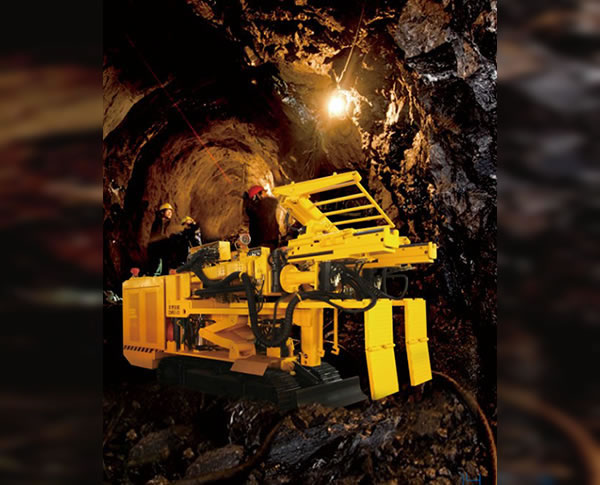

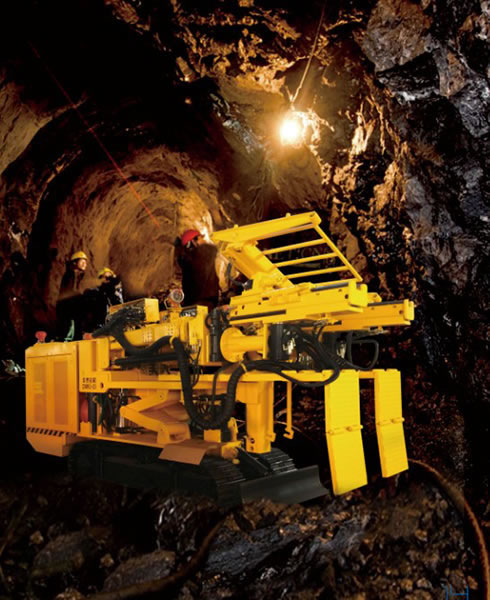

تطبيقات آلة تثبيت المسامير الهيدروليكية

المواصفات الفنية :

المواصفات الوحدة البند
20 m2 المقطع العرضي
27 mm قطر الحفر
0-8000 mm عمق الحفر
2500 mm أدنى نصف قطر للدوران
2 - عدد الأذرع
3500*5500-3500*4500 mm مجال العمل
1300 mm العرض
B19 mm المثقاب
0.6-1.2 MPa ضغط المياه
5700*1300*2700 mm الأبعاد الكلية
100 mm العامد
0.08 MPa الضغط النوعي
220 mm الإرتفاع عن الأرض
660/1140 V الفولطية
1650 mm شوط الدافع الهوائي
1350 mm طول الدافع الهوائي
14000 kg الوزن الصافي

الخصائص :
1. تمتلك هذة الآلة الضخمة خليطاً من الهيكل العملي والصلابة والقوة، كما أن النظام الهيدروليكي يسهل عمليات التشغيل والصيانة.

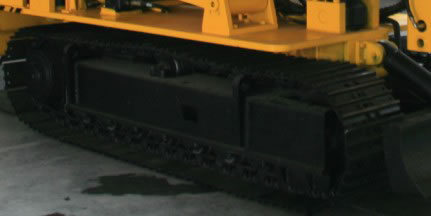

2. محرك سير هيدروليكي لضمان سلاسة وسرعة الحركة، استخدمت الإسطوانات لموازنة الجهد في المجنزرة.
3. فعالية عالية بالعمل نتاجاً لصغر لصغر جهاز التثبيت الهيدروليكي الذي يمكنه التحرك بسهولة خاصة عند العمل تحت الأرض.
4. إطار الإسناد القوي يضمن الحفاظ على سلامة المشغل.

المواصفات الفنية :

عدد الذراع 2
المقطع العرضي 33
مساحة التغطية mm 5600×6000(±20)
الحجم الشامل mm 5700×1300×2700(±20)
نصف قطر الدوران الأدنى mm 2500
الاستقرار، العمل الاستقرار المؤقت
قطر الثقب mm φ27
عمق الثقب mm 0-18000
أنبوب الحفر mm B19
شوط التغذية mm 1650
قوة التغذية kN 10
سرعة التغذية mm/min 15000
الطاقة المركبة الكاملة kw 55
سرعة النقل m/min 24
الوزن kg 14000
