معدات تعدين الفحم الهيدروليكية
آلة الحفر الهيدروليكية (للأنفاق ومناجم التعدين واستخراج الفحم)، سلسلة CMM2-5
Hydraulic Bolting Jumbo, CMM2-5
تتميز آلة الحفر الهيدروليكية (للأنفاق ومناجم التعدين واستخراج الفحم) سلسلة CMM2-5 بتصميم مدمج، مما يجعلها مناسبًا لأعمال الحفر في الجرف الضيق والأنفاق والمناجم وغيرها من مواقع التعدين. ونظرًا لصغر حجمها، يمكنها العمل مع آلات حفر الصخور الأخرى في نفس الجرف أو الأنفاق دون التأثير على عملياتها، كما تتميز هذه الآلات بارتفاع 2030 مم فقط، ويمكنها التنقل بسهولة عبر معظم المناجم.

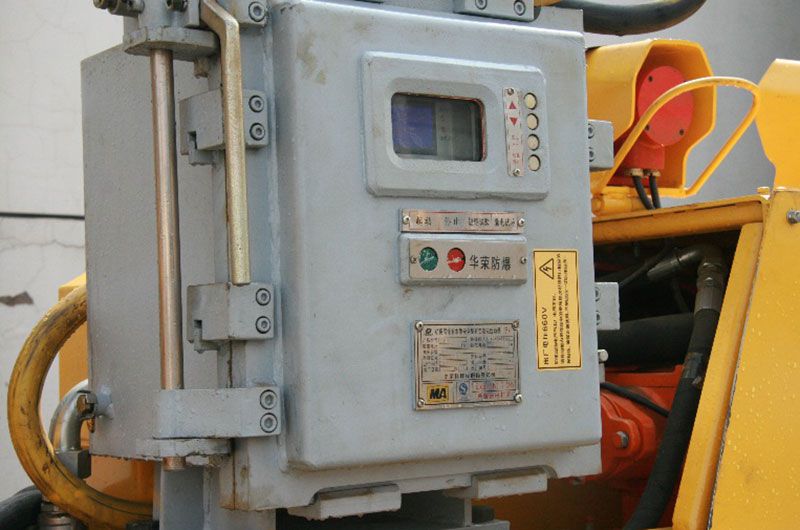

الميزات- يتم تشغيله بواسطة محرك مقاوم للانفجار بقدرة 45 كيلو وات، كما يعتمد على نظام هيدروليكي مستشعر للحمولة ومدمج مع مضخة مكبس نوع Danfoss (130 مل / دورة) وصمام تحكم اتجاهي.
- توفر خاصية الحماية من درجة حرارة الزيت عمر خدمة طويل لملحقات الحفر.
| الخواص العامة | الذراع | — | 2 | |
| المقطع العرضي القابل للتطبيق | m2 | 5 m2 | ||
| مساحة العمل (العرض × الارتفاع) | mm | 1810x2770 mm | ||
| أقل نصف قطر الدوران | mm | 3000 mm | ||
| العرض | mm | 800 mm | ||
| الأبعاد الكلية (الطول×العرض×الارتفاع) | mm | 3020x800x1980（±50）mm | ||
| قطر الحفرة | mm | ⌀48 mm | ||
| عمق الحفرة | m | 15 m | ||
| ضغط الماء المتدفق | MPa | 0.3-0.8 MPa | ||
| نوع القضيب/ العمود | mm | B35 | ||
| الوزن الكلي | kg | 3800 kg | ||
| الضغط الأرضي | MPa | 0.08 MPa | ||
| الخلوص الأرضي | mm | 200 | ||
| الفولتية | V | 660/1140 V | ||
| التيار الكهربائي | A | 49.2/28.5 A | ||
| تيار البدء | A | 290/170 A | ||
| الطاقة المثبتة | kW | 45 kW | ||
| وحدة التأرجح | النوع | — | HYG-220/360S | |
| ضغط العمل المقدر | MPa | 16 MPa | ||
| التدفق المقدر | لتر/ دقيقة | 50 لتر/ دقيقة | ||
| عزم الدوران المقدر | N·m | 220 N·m | ||
| السرعة المقدر | دورة/ دقيقة | 360 دورة/ دقيقة | ||
| التغذية | ضغط العمل | MPa | 8 MPa | |
| التدفق | لتر/ دقيقة | 15 لتر/ دقيقة | ||
| طول التغذية | mm | 1010 mm | ||
| الطول الكلي | mm | 1856 mm | ||
| قوة التغذية | kN | 6 kN | ||
| سرعة التغذية | متر/ دقيقة | 10 متر/ دقيقة | ||
| سرعة العودة غير محمل | متر/ دقيقة | 20 متر/ دقيقة | ||
| الذراع | ضغط العمل | MPa | 8 | |
| التدفق | لتر/ دقيقة | 15 لتر/ دقيقة | ||
| الطول القابل للسحب | mm | 555 mm | ||
| إطالة الإمداد | mm | 755 mm | ||
| قوة التغذية (التعويضية) | kN | 7 kN | ||
| زاوية الميل/ الارتفاع للتغذية | （°） | ±5° | ||
| زاوية التأرجح عند التغذية | （°） | -18°～30° | ||
| آلية المشي | ضغط العمل | MPa | 21 MPa | |
| التدفق | لتر/ دقيقة | 20 L/min | ||
| سرعة المشي | متر/ دقيقة | 28 متر/ دقيقة | ||
| قدرة التسلق/ الصعود | （°） | 10° | ||
| عرص الصفيحة الحديدة | mm | 200 mm | ||
| محطة المضخة الهيدروليكية | ضغط العمل المقدر | MPa | 22 MPa | |
| التدفق المقدر | لتر/ دقيقة | 130 لتر/ دقيقة | ||
| المحرك | التيار المقدر | A | 49.2/28.5 A | |
| الطاقة المقدرة | kW | 45 kW | ||
| الفولتية المقدرة | V | 660/1140 V | ||
| السرعة المقدرة | دورة/ دقيقة | 1468 دورة/ دقيقة | ||
| مضخة الزيت | الضغط المقدر | MPa | 22 MPa | |
| العزل (الإزاحة) | ml/r | 90 ml/r | ||
تواصل معنا
تُعتبر Huatai الشركة الصينية الرائدة والمتخصصة في تصميم وإنتاج معدات حفر الصخور والحفارات الهيدروليكية لأعمال التعدين وحفر الأنفاق والآبار وغيرها.، حيث التزمت الشركة منذ تأسيسها في العام 2000 بتصنيع أحدث الآلات وتوفير أعلى مستويات خدمة العملاء لعدد من الشركات العاملة في قطاعات التعدين والمعادن وهندسة الأساسات.
كما تجدر الإشارة إلى أن الشركة حققت نجاحاً باهراً ومستمرًا في سد العديد من الثغرات في السوق المحلية خلال 20 عامًا من الابتكار والتطوير المستمر في قطاع أعمال التعدين تحت الأرض وحفر الصخور والأنفاق والآبار. وحالياً، يوجد في مصنع الشركة خطوط إنتاج متطورة لإنتاج أكثر من 30 نوعًا من آلات الحفر التي تنقسم إلى ثلاث فئات، مثل معدات التعدين تحت الأرض ومعدات تعدين الفحم ومعدات الحفر العمودية لحفر الآبار وغيرها. إلى جانب ذلك، ونتيجة لسنوات من النمو والتحسين المستمر، فقد حققت الشركة إنجازًا محترمًا في صناعة الحفارات وضاعفت أنظمة السلامة والكفاءة والفعالية من حيث التكلفة لهندسة المناجم تحت الأرض وعمليات إنشاء الأنفاق.
منتجات أخرى

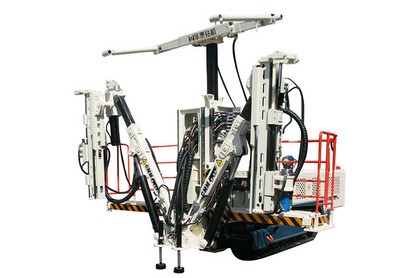

- آلة الحفر الهيدروليكية، CMM2-33
تصنع الشركة هذه النوعية من الحفارات الهيدرولكية سلسلة CMM2-33 لتثبيت وتقوية الصخور في مناجم الفحم تحت الأرض، حيث إنها مناسبة بشكل خاص للانزلاق على الصخور بقوة أصغر من f-8. ومن خلال العمل مع الحفار الهيدروليكي، يتم استخدام آلة تثبيت الصخور هذه في حفر الثقوب لوضع براغي القضبان ومسامير الكابلات.
اقرأ المزيد +

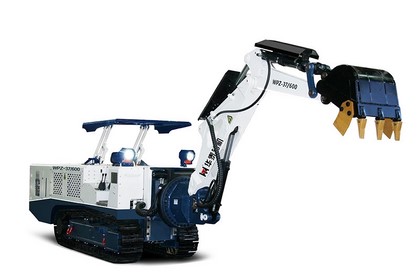

- الحفار الهيدروليكي على جنزير، WPZ-37/600
تم تصميم الحفار الهيدروليكي WPZ-37/600 خصيصًا لإصلاح وصيانة مناجم الفحم، وهي معدات تعدين مفيدة لإزالة انسداد الطرق في المناجم. كما تم تجهيزها بكسارة هيدروليكي لتكسير الصخور وكتل الفحم بطريقة فعالة، حيث يُسمح لهذه الآلة بالعمل على الجدار الجانبي والأرضية في المنجم أو الأنفاق تحت الأرض.
اقرأ المزيد +

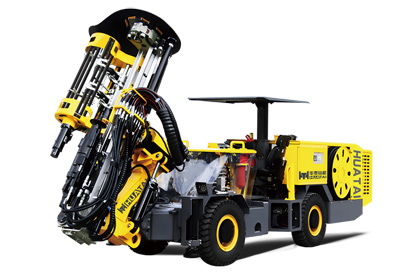

- حفار هيدروليكي لأعمال التنقيب والتعدين، CYTC70B
