معدات تعدين الفحم الهيدروليكية

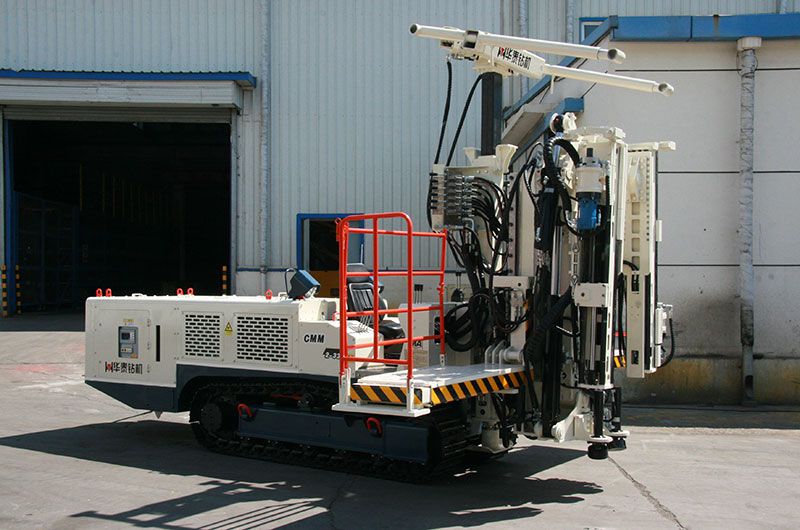

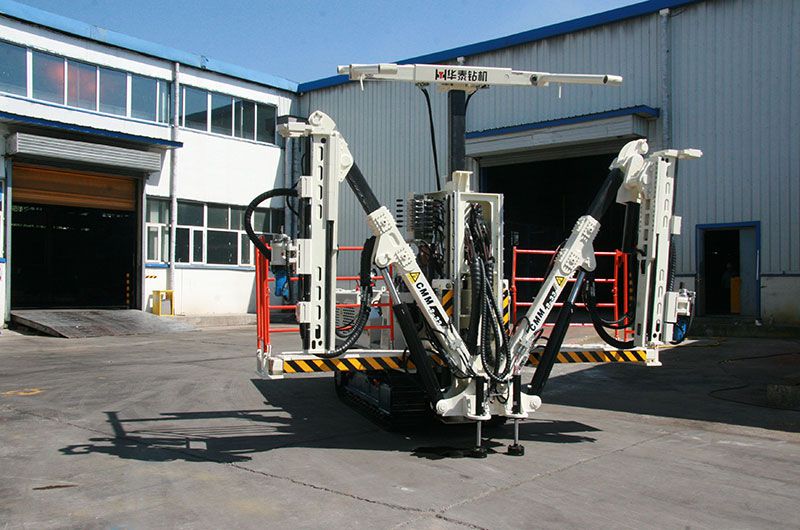

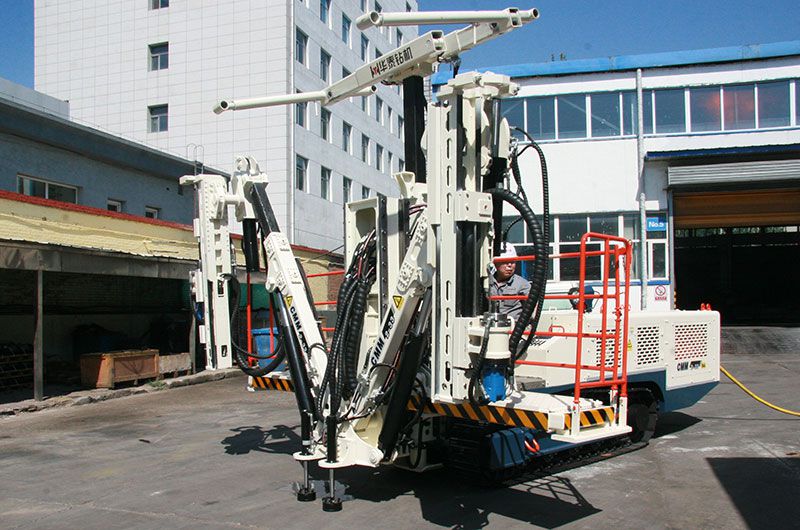

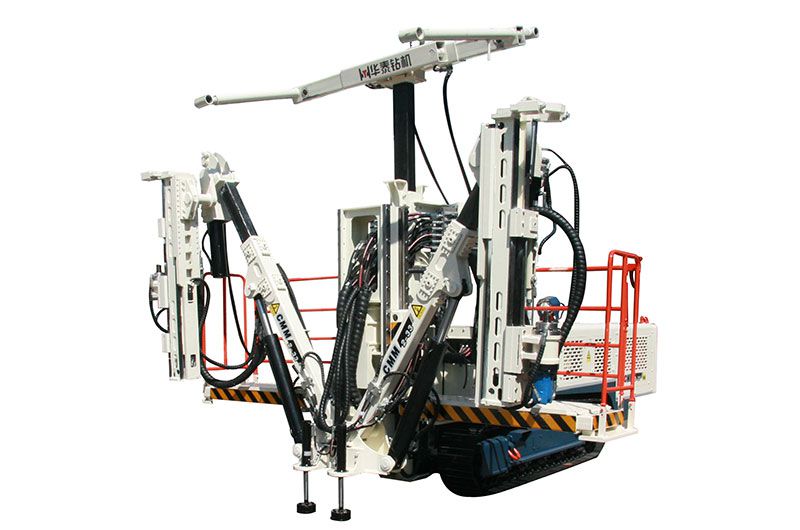

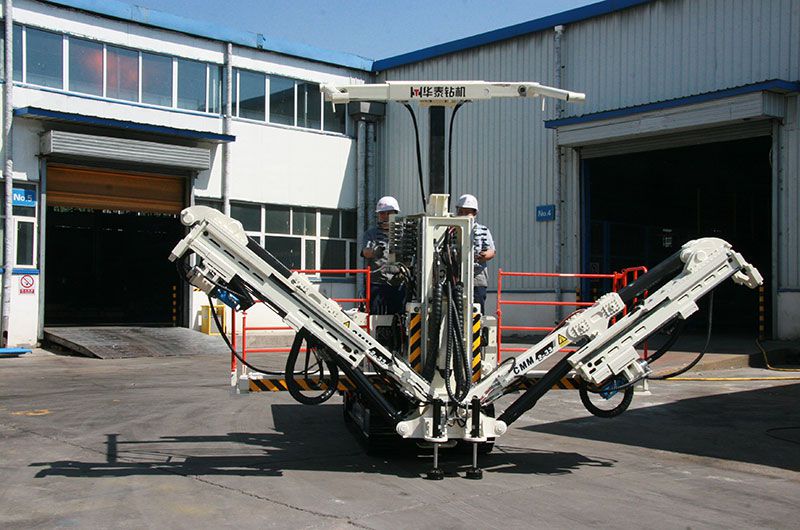

آلة الحفر الهيدروليكية، حفارة الأنفاق ومناجم التعدين، سلسلة CMM2-33
Hydraulic Bolting Jumbo, CMM2-33
تصنع الشركة هذه النوعية من الحفارات الهيدرولكية سلسلة CMM2-33 لتثبيت وتقوية الصخور في مناجم الفحم تحت الأرض، حيث إنها مناسبة بشكل خاص للانزلاق على الصخور بقوة أصغر من f-8. ومن خلال العمل مع الحفار الهيدروليكي، يتم استخدام آلة تثبيت الصخور هذه في حفر الثقوب لوضع براغي القضبان ومسامير الكابلات. وبالإضافة إلى ذلك، يوفر تركيب دعامات سقف مؤقتة حماية كافية للمشغلين، كما تتميز معدات التعدين بكفاءة عمل عالية وسهولة التشغيل والصيانة وتتميز بالتشغيل المستقر.
الخواص العامة
| العرض | 1200 mm |
| الارتفاع | 2400 mm |
| الطول الكلي | 5580 mm |
| الخلوص الأرضي | 250 mm |
| سرعة المشي | 2.4 km/h |
| الوزن | 8750 kg |
حفارة الصخور (ثقابة الصخور)
| نوع المحرك | 2K-130 |
| عزم الدوران المقدر | 315 N·m |
| السرعة المقدرة | 430 دورة/ دقيقة |
| قطر الحفرة | ⌀ 27, 32 mm |
| نوع العمود/ القضيب | B19 |
| استهلاك المياه | من 10 إلى 17 لتر/ دقيقة |
نظام الإمداد الكهربائي
| الطاقة المقدرة | 45 kW |
| الفولتية (الجهد الكهربائية) | 660/1140 V |
| التردد | 50 Hz |
| قطر بكرة الكابل | 870 mm |
| نظام الحماية من سلسلة الطور | |
| نظام الحماية من الجهد المنخفض | |
| نظام الحماية من الحمولة الزائدة | |
| نظام الحماية من قصر الدائرة الكهربائية (الحماية من الماس الكهربائي) | |
| الحماية من عدم التوازن ثلاثي الطور | |
| نظام الحماية من درجة حرارة الزيت | |
| نظام الحماية من مستوى السائل | |
| نظام الحماية من تسريب الغاز | |
| نظام الحماية من تركيز الغاز | |
نظام التغذية
| الطول الكلي | 1808 mm |
| طول العمود (القضيب) | 1500/1200 mm |
| عمق الحفرة | 18000 mm |
| الوزن | 376 kg |
| قوة التغذية | 13 kN |
| سرعة التغذية | ≥1000 مم/ دقيقة |
| سرعة الرجوع بدون حمولة | ≥4000 مم/ دقيقة |
| ضغط العمل | ≤10 ميجاباسكال |
الذراع
- زاوية الميل/ الرفع: 0 إلى 19 درجة
- زاوية التأرجح للتغذية: من 7 إلى 7 درجات
- زاوية الدوران: من 25 إلى 86 درجة
- الطول القابل للسحب: 1480 مم
- إطالة الإمداد: 1170 مم
- زاوية الإنقلاب لنظام التغذية: ±90°
- الوزن: 340 كجم
- أقصى إزاحة للمضخة: 1 متر مكعب/ ساعة
- ضغط العمل لتفريغ المخلفات: من 6 إلى 12 بار
النظام الهيدروليكي
- إزاحة المضخة الرئيسية: 130 cc
- إزاحة المضخة المساعدة: 16 cc
- الأعلى. سعة خزان الزيت: 130 لتر
- كفاءة الفلتر: 10 ميكرومتر
- عزم الدوران: 10500 N.m
- سرعة المشي: 2.4 كم/ ساعة
- قدرة التسلق (الصعود): 14°
- عرض الممر (المسار): 300 mm
- الكشافات الأمامية: 2×9 واط
- الكشافات الخلفية: 1 × 9 واط
| الفولتية | النوع | المقطع العرض | القطر | الطول |
| 1140 V | MYP-0.66/1.14 | 3x25+1x16 mm2 | 40 mm | 50 m |

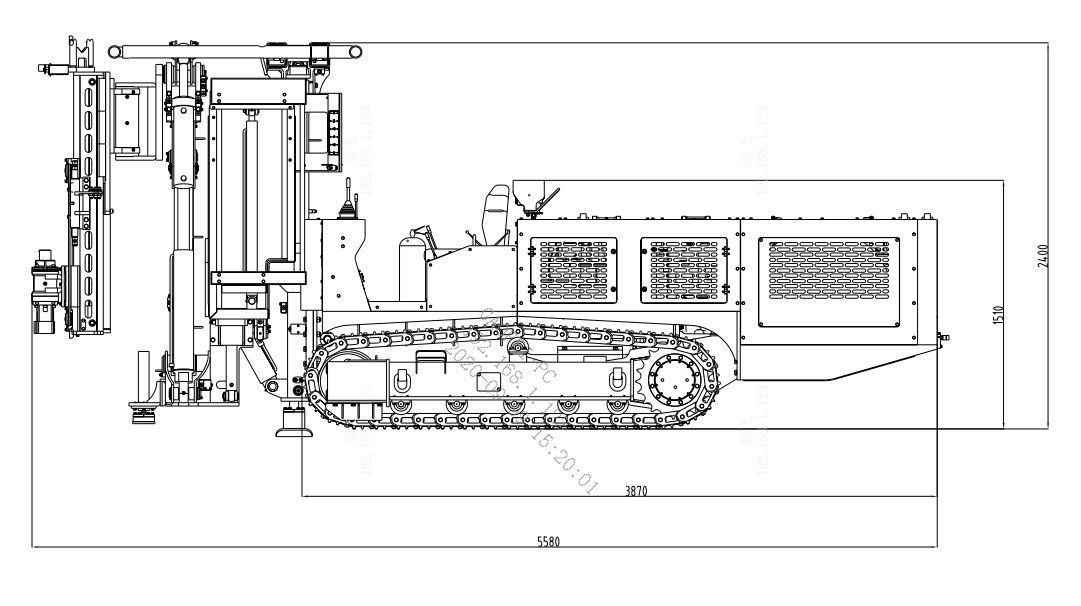

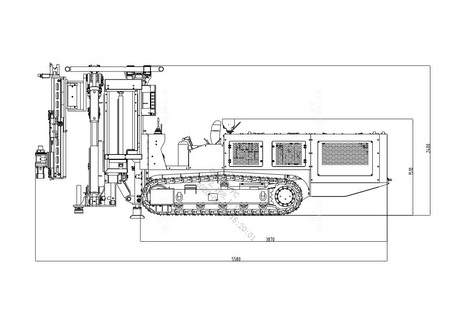

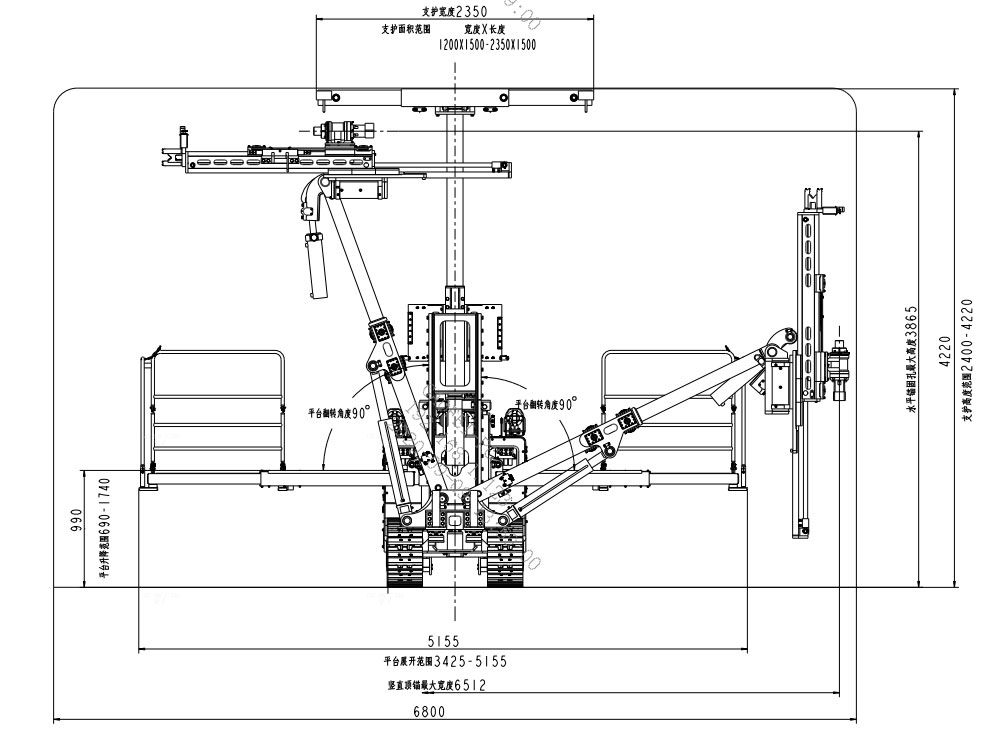

الابعاد الخارجية للحفار – منظر جانبي
