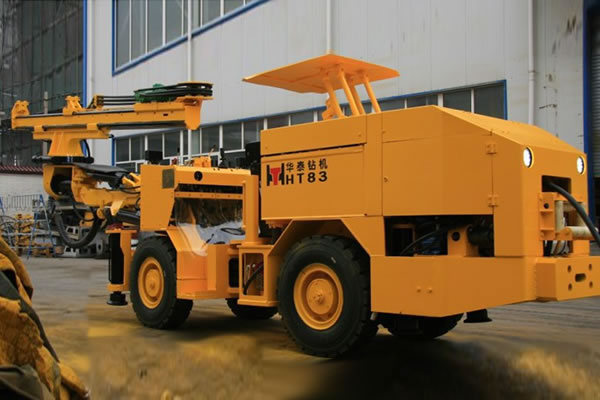

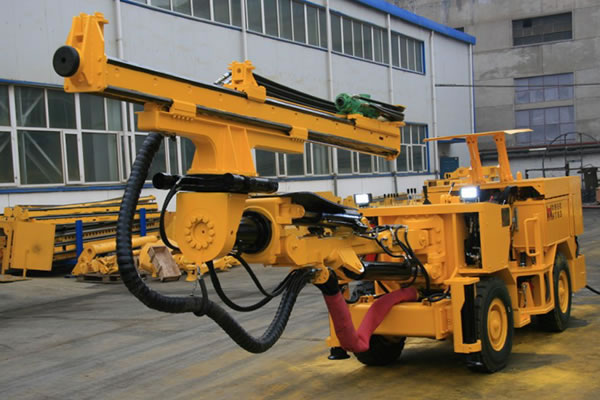

حفارة الأنفاق الهيدروليكية الضخمة HT83

حفارة الأنفاق الضخمة / الحفارة الضخمة / حفارة هيدروليكية

تمتاز حفارة الأنفاق الهيدروليكية الضخمة HT83 بالنظام الهيدروليكي المتطور وذراع حفر الصخور الصلبة، كما أن فعالية الأداء منقطعة النظير، تم تصميم الحفارة لتعمل بحفر المناجم والأعمال الإنشائية الضيقة.

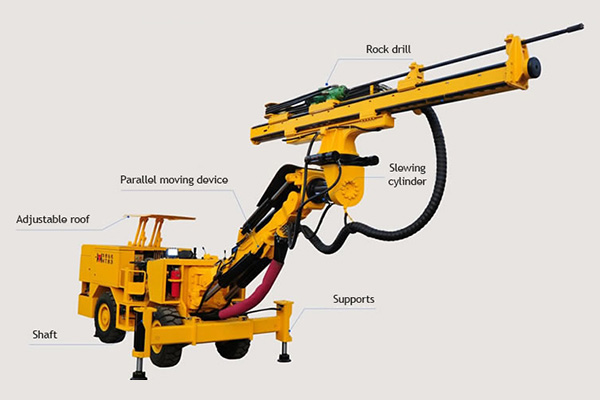

مثقاب الصخر
أسطوانة الإلتفاف
جهاز الحركة المتماثلة
السقف القابل للتعديل
العمود المساعد
الدعامات

الخصائص

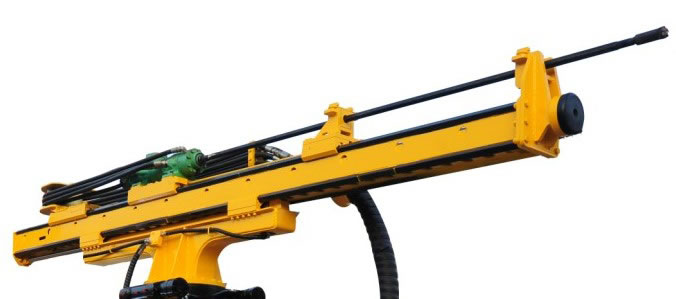

مثقاب الصخر يعمل بشكل فعال في حفر الصخور، كما يمكن تركيبه على آليات لحفر تحت الأرض الكبيرة الحجم.

النظام الهيدروليكي يضمن إستمرارية واستقرار الأداء.

النظام الهيدروليكي يضمن إستمرارية واستقرار الأداء.

ذراع الحفر الدقيقة والسريعة في الحفر، مغطاة بالمعدن لزيادة قدرة التحمل.

يعلو آلة حفر الأنفاق الهيدروليكية الضخمة سقف حماية للتقليل من فرص حدوث اصابات عند تطاير الصخور والحجارة.

بالإضافة إلى العديد العناصر الأخرى المهمة في تشغيل الآلة مثل : جهاز ضغط الهواء، مضخة المياه، النظام الكهربائي، المحرك .. إلخ

المميزات الرئيسية :
1. وجود العديد من الإضافات العالية الجودة مثل الصمام الثنائي الترادفي، المضخة الهيدروليكية.
2. تصميم هيكلي سهل التركيب والصيانة.
3. من أجل زيادة نسبة الأمان، تم تركيب جهاز حماية ذكي يفصل المثقاب عند انعدام وجود مقاومة تواجه رأس المثقاب، كما تعمل الآلة على على تعديل قوة الضغط اوتوماتيكيا حسب نوع الصخر.
4. عملية الحفر السهلة والدقيقة بوجود ذراع الحفر المصممة لحفر أقسى أنواع الصخور.

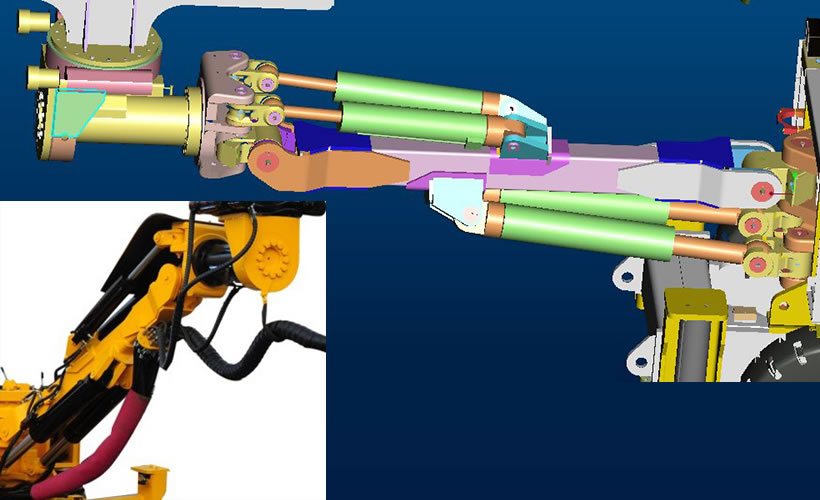

  • إسطوانة الإلتفاف
  • النظام الهيدروليكي

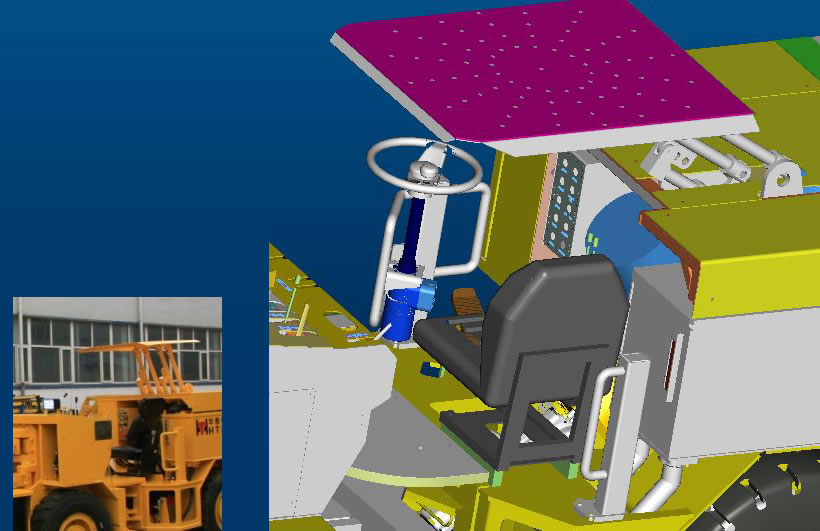

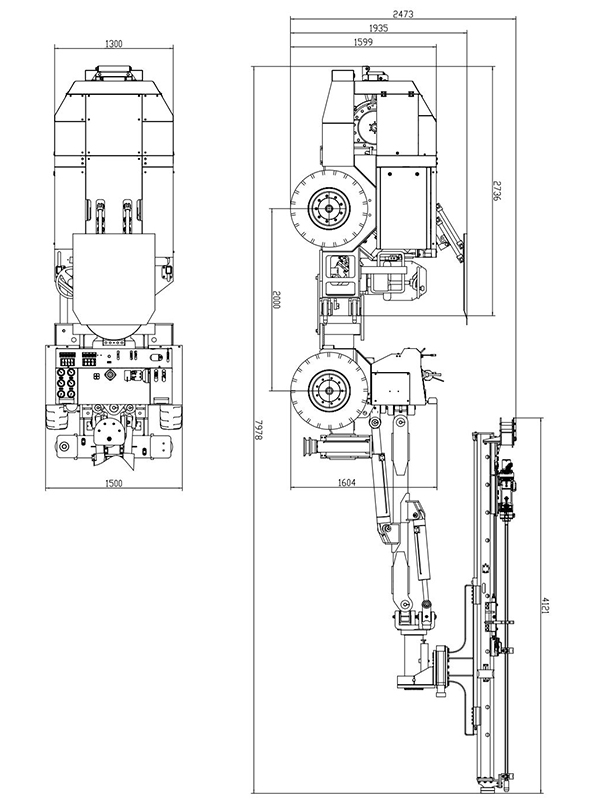

رسوم التصاميم

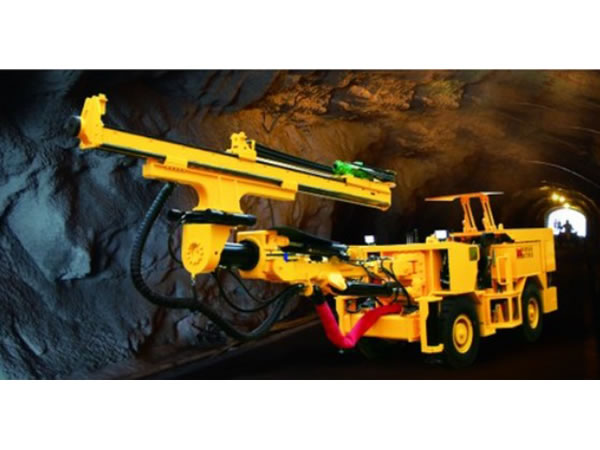

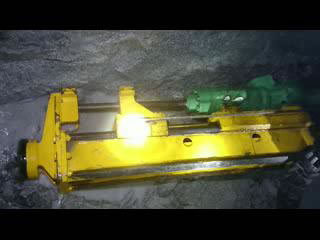

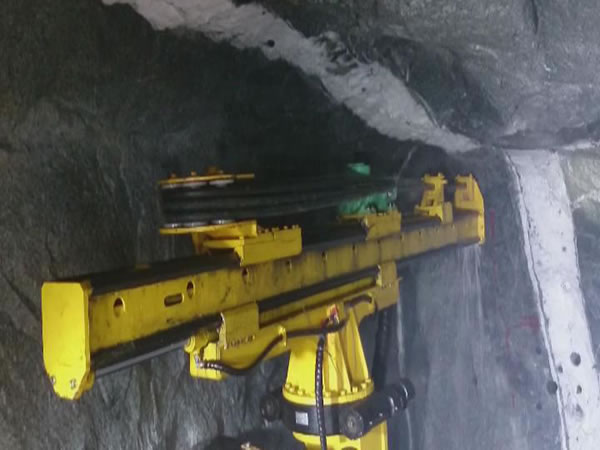

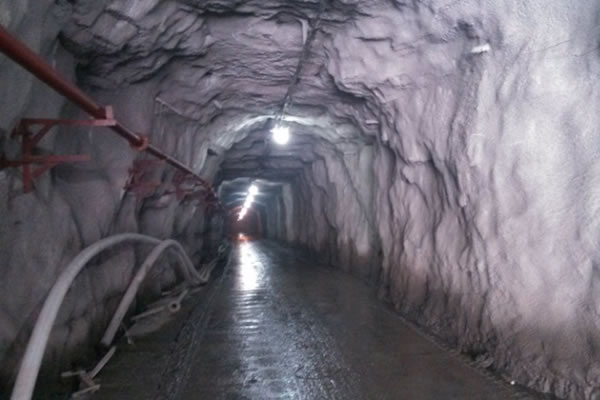

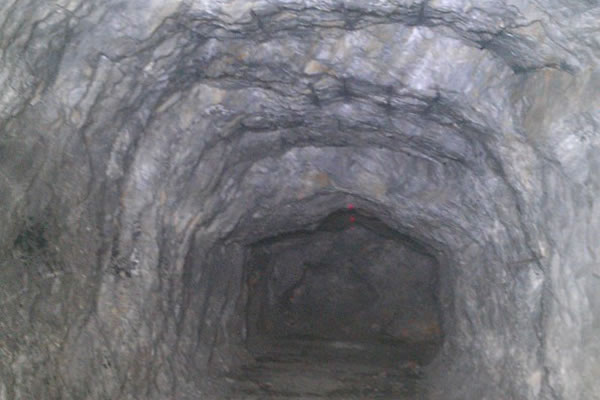

الأنفاق بعد الحفر

Tunnels

المواصفات الفنية :

المقطع العرضي mm 2200×2200~3000×3000
الفلطية المقدرة 380v
طاقة المحرك الكهربائي الرئيسي kw 37
عمق الثقب mm 2600
قطر الثقب mm φ43-φ76
طول أنبوب الحفر mm 2975
رفع الذراع +50° -30°
تأرجح الذراع ±35°
طول التغذية mm 4030
تعويض التغذية mm 1500
انقلاب التغذية ±180°
الخلوص الأرضي mm 275
قدرة التسلق 14°
سرعة النقل km/h 4.6
نصف قطر الدوران mm داخلي 2500، خارجي 5500
الحجم الشامل mm 8500×1500×1800
