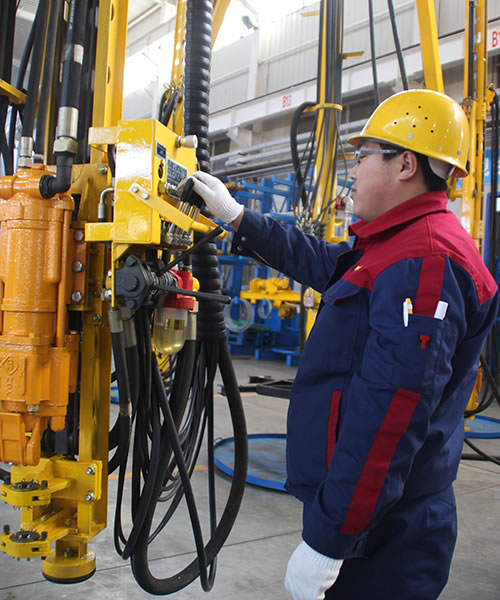

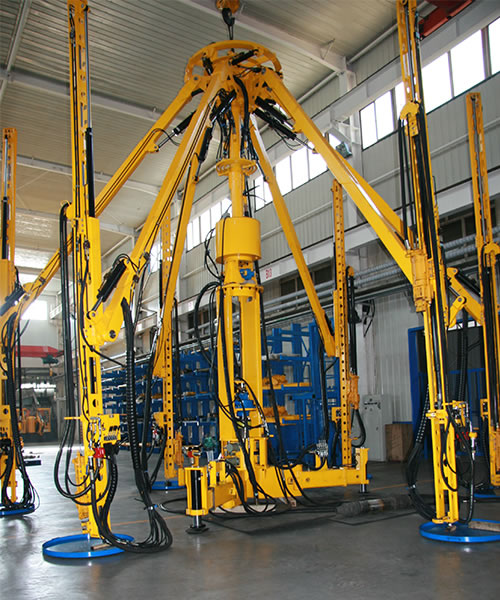

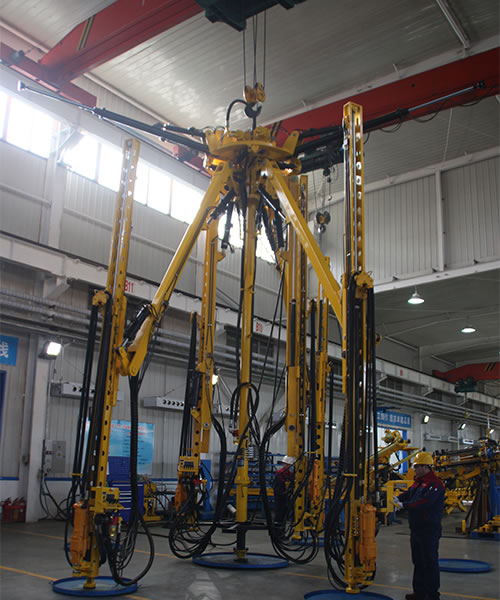

حفارة العمود الرأسي SJZ (مجموعة XFJD)
حفارة ضخمة / حفارة الأتربة / حفارة الآبار
تم تصميم حفارة العمود الرأسي للعمل في الحفر في أعماق الأرض بشكل عمودي، تعمل الحفارة بالهواء المضغوط وناقل الحركة الهيدروليكي للتزويد بالقوة اللازمة لمختلف أنواع الحفر، كما أن الحفارة قادرة على الحفر بمختلف المقاسات حيث تتمتاز بالأداء الصلب والمستقر.
المميزات :
1. المثقاب الذي يعمل بالهواء المضغوط يضمن الحفر بقوة لفترات طويلة.
2. تم تطوير دقة الحفر وفعاليته باستخدام جهاز الحركة المتوازية .
3. استعمال حفارة العمود الرأسي يغني عن أي أعمال حفر إضافية.
4. حفارة Huatai تتميز بفاعلية بمقدار 10% أكثر من آلات الحفر الأخرى.
| XFJD8.12 | XFJD6.11 | XFJD6.10 | XFJD6.9 | XFJD6.7 | الموديل |
| 10-12 | 9-11 | 8-10 | 8-9 | 6-8 | نصف قطر المثقاب(m) |
| Φ2.25X8.1 | Φ1.9X8 | Φ1.9X8 | Φ1.9X8 | Φ1.9X7.2 | مدى الإنكماش(m) |
| 8 | 6 | 6 | 6 | 6 | عدد الأذرع |
| تصنع وفقاً للإتفاق الفني | مدى الإسناد | ||||
| 96 ° | 120 ° | 120° | 120 ° | 120° | درجة تأرجح الأذرع |
| مكبس هيدروليكي | مكبس هيدروليكي | مكبس هيدروليكي | مكبس هيدروليكي | مكبس هيدروليكي | طريقة التأرجح |
| Φ1.7-11.5 | Φ1.7-11.5 | Φ1.65-10.5 | Φ1.65-9.5 | Φ1.65-8.2 | نطاق الحفر(m) |
| Φ1.7-13.5 | |
|
|
|
|
| 8/YGZ70 | 6/YGZ70 | 6/YGZ70 | 6/YGZ70 | 6/YGZ70 | عدد وموديل المثقاب |
| مضخة زيت هوائية | مضخة زيت هوائية | مضخة زيت هوائية | مضخة زيت هوائية | مضخة زيت هوائية | مصدر الطاقة |
| 8.8 | 5.8 | 5.8 | 5.8 | 5.8 | طاقة مضخة الزيت (kw) |
| 12-14 | 12-14 | 12-14 | 12-14 | 10-14 | ضغط التشغيل(Mpa) |
| 5.3 | 5.3 | 5.3 | 5.3 | 4.3 | تلقيم الضرب(m) |
| 0.5-0.7 | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 | ضغط الهواء (Mpa) |
| 100 | 68 | 68 | 68 | 68 | استهلاك الهواء(m3/min) |
| 5.7 | 5.7 | 5.7 | 5.7 | 4.7 | طول عمود الحفر(m) |
| Φ38-55 | Φ38-55 | Φ38-55 | Φ38-55 | Φ38-55 | قطر عمود الحفر(mm) |
| 12000 | 9000 | 8700 | 8200 | 7800 | الوزن الصافي(kg) |
| 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | ضغط المياه(Mpa) |
| قضيب الحفر السداسي 25× 159 | مواصفات العمود (mm) | ||||
| Φ102mm | القطر الداخلي لأنبوب الهواء | ||||
| Φ32mm | القطر الداخلي لأنبوب المياه | ||||
